PE928 pasive set 100mm, pro motorické zámky, pohony

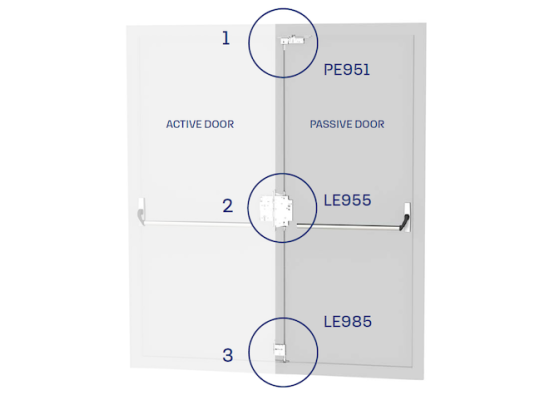

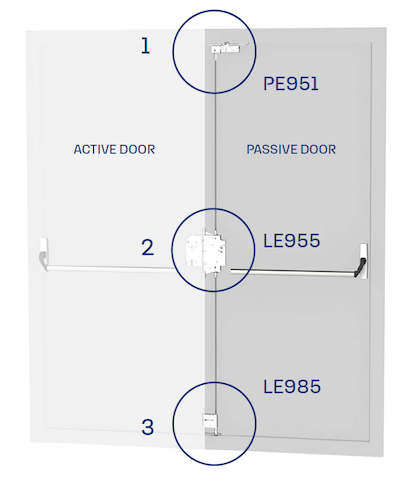

Všechny únikové dveře se musí otevírat ve směru úniku tak, aby se předešlo potenciálnímu zablokování dveří. Existují dva druhy dveří s rozdílnou montáží zámků, podle toho které dveřní křídlo je pasivní a které aktivní.

Obsah balení systému pro pasivní křídlo:

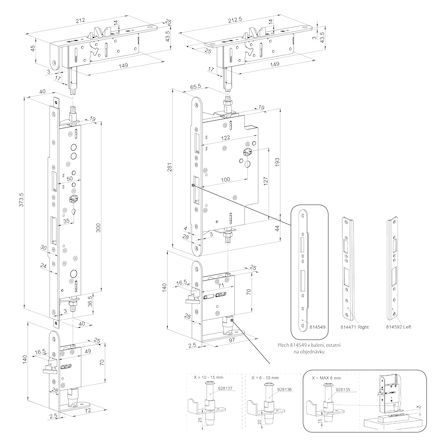

• Sestava tří zámků
• Protiplechy pro horní a spodní zámek (plech 814549 v balení, ostatní varianty na objednávku)
• Spojovací táhla pro horní a spodní zámek
• Dveřní zarážka – na objednávku různé druhy podle typu dveří
• Montážní kovový rámeček pro připevnění centrálního zámku
• Upevňovací šrouby
• Ukončovací prvky na táhla
• Instalační manuál


Následující komponenty pro kompletní řešení objednávejte samostatně dle požadavků jednotlivých aplikací.

• Zámek na aktivní křídlo
• Kliky a kování
• Paniková hrazda
• Dveřní unašeč
• Dveřní zavírače
• Dveřní koordinátor

Pozn.: Pro PE923/928 je potřeba dokoupit kabel EA211

• Montáž systému musí vždy proběhnout dle platných EN norem (EN179 nebo EN1125)
• Zámky jsou testovány v souladu s normou na maximální hmotnost dveřního křídla 200kg.
• Standardní balení zámků pro pasivní křídlo umožňuje osazení dveří do maximální výšky 2300mm. Maximální výška dveří nesmí dle EN-norem přesáhnout výšku 2520mm.
• Montážní výška středového zámku s kováním nebo panikovou hrazdou musí být v rozmezí 900mm - 1100mm.
• Šířka dveřního křídla musí být dle EN norem v rozmezí od 880mm - 1320mm.
• Paniková hrazda musí pokrývat minimálně 60% šířky dveřního křídla.
