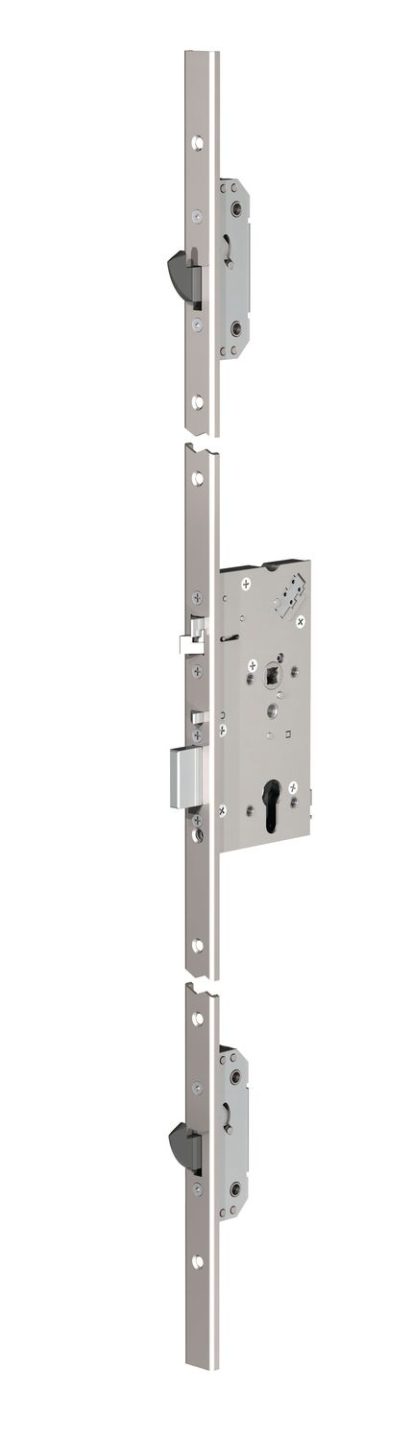

EL166 mechanický samozamykací vícebodový zámek Abloy

Dostupnost: není skladem
Výrobce: Assa Abloy
Kategorie: Mechanické
Expedice: Na dotaz
Cena od (vč.DPH)
13 690 Kč
původní cena: 16 565 Kč
sleva 2 875 Kč, 17%
počet ks

EL166 mechanický samozamykací vícebodový zámek Abloy - hluboký

varianty

varianta kód zboží cena výběr dostupnost
EL166/55/24/1760 Mech. Multi EL001392 13 690 Kč Na objednávku
EL166/60/24/1760 Mech. Multi EL002607 14 090 Kč Na objednávku
EL166/65/24/1760 Mech. Multi EL002608 14 090 Kč Na objednávku
EL166/80/24/1760 Mech. Multi EL002609 14 290 Kč Na objednávku
EL166/100/24/1760 Mech. Multi EL002610 14 290 Kč Na objednávku
EL166/55/24/2000 Mech. Multi EL001622 13 690 Kč Skladem
EL166/60/24/2000 Mech. Multi EL002025 14 090 Kč Na objednávku
EL166/65/24/2000 mech. Multi EL001496 14 090 Kč Na objednávku
EL166/80/24/2000 mech. Multi EL002611 14 290 Kč Na objednávku
EL166/100/24/2000 mech. Multi EL002133 14 290 Kč Na objednávku

Použití
Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
Lze použít do požárně odolných dveří.
Lze použít pro panikové únikové východy.
Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
Výhody
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
Možnost monitorování činnosti zámku - jen typ EL266 "Signalizace" v části "Technická data".
Certifikace

ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
ČSN EN 12209:2004 Stavební kování.
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy
Funkce zámku
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.
Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.
Provozní režimy

Panikový zámek EL166 Multipoint - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL066 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL366 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL166 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.
Poznámka:

Zámek EL366 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří.

Technická data
Rozsah pracovních teplot:
-20°C až +60°C

Monitorovací kontakty:
Max. 0.8 A 30V AC/DC resist, 10 W

Signalizace (jen EL366):
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

Výsuv závory:
20 mm, 10mm (střelka), 24mm (háky)

Backset:
standardně 5 mm
na objednávku 60, 65, 80 a 100 mm

Délka čelního plechu zámku:
1760mm
2000mm

Rozměry čelního plechu (rozvor):
24 x 6,5mm

Čtyřhran:
9 mm, s redukcí lze použít i 8 mm

Povrchová úprava:
štít zámku z nerez oceli

Cylindrická vložka:
DIN - europrofil

Bezpečnostní kování:
Klika - madlo
DIN - rozteč 72 mm

Balení obsahuje:
zámek, upevňovací šrouby, redukce z 9 mm na 8 mm a návod
